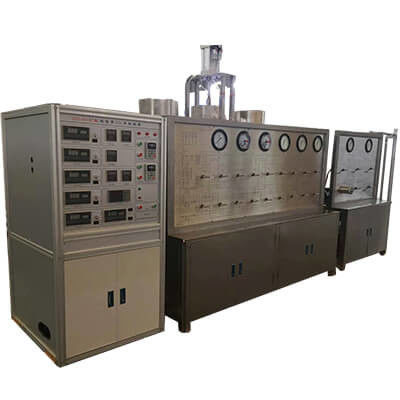

Edelstahl-Superkritische CO2-Extraktionsmaschine 220 V Steuerung durch SPS

Überkritische CO2-Extraktionsmaschine für CBD

Die Technologie der SFE (Superkritischen Flüssigkeitsauslagerung) ist ein neues Thema der modernen chemischen Industrie, die eine der wichtigsteneine fortschrittliche Trenntechnologie.

• Extraktion von Pestiziden und Bodenverunreinigungen, Trennung von Fetten und Verunreinigungen, Aromen.
• Extraktion von Wirkstoffen, Herstellung von Naturprodukten, Viamine.
• Gewinnung von Düften und Ölen.
• Trockenwaschen von Kleidung.
• Entfettungsteile, Präzisionsreinigung von hochwertigen Komponenten.

Technische Parameter einer überkritischen Co2-Kräutöl-Extraktionsmaschine:

Hauptkonfigurationen der CO2-Ölextraktionsmaschine:

Verwandte Maschine zur molekularen Destillation von ätherischen Ölen mit kurzem Weg:

Technische Parameter der Superkritischen Flüssigkeitsextraktion natürlicher CBD-Öl

24L*2 superkritische CO2-Extraktionsmaschine besteht hauptsächlich aus Extraktionskessel, Trennkessel, CO₂Hochdruckpumpe, Antriebspumpe, Kühlsystem, Wärmeaustauschsystem, CO₂Lagerbehälter, Flüssigkeitsmessgerät, Reinigungssystem, Durchflussmesser, Temperaturregelungssystem, Sicherheitsschutzvorrichtung, Hebeanlage für Zylinder usw.

Detaillierte Konfigurationen dieser Toption-Einheit für die Superkritische Kohlendioxid-Extraktion:

1. Extraktionskessel

Der Extraktionskessel ist mit einem mit Wasserverband versehenen Zirkulationsheizsystem und einem Zylinder für Feststoffe und Flüssigkeiten ausgestattet, die Temperatur ist einstellbar.

Material: 0Cr18Ni9 Volumen: 24L * 2 Sätze Höchstbetriebsdruck: 40MPa

2Trennkessel

Der Trennkessel ist mit einem mit Wasserverschluss versehenen Kreislaufheizsystem ausgestattet, die Temperatur ist einstellbar.

Material: 0Cr18Ni9 Volumen: 10L * 2 Sätze Maximalbetriebsdruck: 30MPa

3. CO₂Hochdruckpumpe

Durchfluss (Drei-Stift): 0~400L/h, durch Frequenzumwandlung einstellbar.

Maximaler Betriebsdruck: 40 MPa, Pumpenkopf mit Kühlsystem.

4. Trainerpumpe

Durchfluss (Doppelkolben): mechanische Anpassung von 1/420L/h.

Höchstbetriebsdruck: 40 MPa.

5. Kühlsystem

Kühlleistung: 15000 Kcal/h, Luft- oder Wasserkühlung.

Temperaturregelungsbereich: -5°C+5°C, Erfüllung technologischer Anforderungen.

6. Wärmeaustauschsystem

Material: 0Cr18Ni9. Spezifikation: Φ14, Φ18. Höchstbetriebsdruck: 40MPa, 30MPa.

Das Wärmeaustauschsystem ist mit einem mit Wasserverschluss versehenen Kreislaufheizsystem ausgestattet, die Temperatur ist einstellbar.

7. CO₂Lagerbehälter

Material: 0Cr18Ni9 Volumen: 20L * 1 Satz Maximalbetriebsdruck: 16MPa

8. Flüssigkeitsmessgerät

Material: 0Cr18Ni9 Höchstbetriebsdruck: 16MPa.

9. Durchflussmesser und kumulative Messer

Spezifikation: Metallrohr-Float-Durchflussmesser mit digitaler Fernanzeige mit Übertragung von 40 bis 400 L/h.

Digitale Anzeigeeinheit: Anzeige des sofortigen Flusses bzw. des kumulativen Flusses.

10. Temperaturregelungssystem

Steuerbereich: Einstellbar von Raumtemperatur bis 75°C (Wasserbad).

Dynamische Temperaturregelungsgenauigkeit: ±1°C, Doppelschirm-Digitalbildschirm.

11. Sicherheitsschutzvorrichtung

Der Ausgang der Hochdruckpumpe ist mit einem elektronischen Anschlussdruckmessgerät mit eingestelltem Betriebsdruck und einem Überdruckschutz ausgestattet.

Extraktionskessel, Trennkessel, Korrekturkolonne,Der Bestandstank und andere sind entsprechend ihrem maximalen Betriebsdruck mit einem Sicherheitsventil und einem automatischen Druckfreigabe-Schutz gegen Überdruck ausgestattet..

12.Reinigungsfilter

Material: 0Cr18Ni9. Spezifikation: 5L/16MPa.

13. Zuführzylinderhebewerk

Das Aufzugssystem für den Zylinder ist mit einem elektrischen Block für das Be- und Entladen des Zylinders ausgestattet.

14- Rohrleitung.

Ventile und Rohrverbindungen sind DW14 bzw. DW18.

Behälter, Ventile, Rohrverbindungen und Rohrleitungen, die mit Flüssigkeit in Berührung kommen, sind aus 0Cr18Ni9 Edelstahl gefertigt.

15. Eigenschaften des Geräts

Der Schlagring des Absaugkessels kann schnell geöffnet werden.

Kohlenstoff₂Verwendung im Umlauf.

16. Stromversorgung und Gasversorgung

Stromversorgung: Dreiphasiges und Vierleitungssystem 380V/50HZ mit einer Gesamtleistung von 35KW für TOP220-40-48 und einer normalen Betriebsleistung von 20KW.

Kohlenstoff₂: Lebensmittelqualität ≥99,5%, Gewicht des einzelnen Zylinders ≥22 kg, von dem Benutzer hergestellt.

17. Anlageabmessungen

Dieses Gerät ist für die Montage in Modulen mit den Montageabmessungen (Länge * Breite * Höhe) von 5,5*5*4,5 m geeignet.

Technische Parameter der 24L*3 überkritischen Flüssigkeitsaussaugmaschine

Hauptmerkmale der Pilotmaschine zur Superkritischen CO2-Extraktion TOPTION:

1Es kann bei nahezu normaler Temperatur extrahiert werden, ohne die biologischen Wirkstoffe zu zerstören.besonders geeignet für die Trennung und Extraktion hitzeempfindlicher und leicht oxidierbarer Stoffe.

2Der Extrakt enthält kein Restlösungsmittel, daher heißt er “100% natürlich”.

3Die Parameter des Extraktionsprozesses lassen sich leicht anpassen und steuern, und die Produkte haben einen hohen Ertrag.

4. Kleines Extraktionsverfahren, einfacher Prozess, hohe Effizienz und geringer Energieverbrauch.

5. CO₂ist billig und einfach zu bedienen, nicht toxisch und geschmacklos, erzeugt keine “drei Abfälle“, ist umweltfreundlich und umweltfreundlich.

6- Einfach zu bedienen und einzustellen.

7Wir können die gewünschte Komponente nach Druck und Temperatur extrahieren.

8- Niedrige Betriebstemperatur. Betrieb oft unter Raumtemperatur geschehen, die viel besser für Wärmeempfindliche Materialien ist.Es ist zu vermeiden, wenn Sauerstoff-Sauerstoffreaktion und wenn Lichtreaktion, kann das Produkt seinen natürlichen Geschmack behalten.

9Beenden Sie innerhalb eines Schrittes, CO.₂Sie werden nicht auf den Produkten verbleiben.

10. CO₂ist eine Art Gas, das nicht giftig, geschmacklos, entzündlich, billig und zyklisch verwendet werden kann.

11- Schnelle Entnahmeschnelligkeit.

Technische Parameter der 24L*3 überkritischen Flüssigkeitsaussaugmaschine

Hauptmerkmale der Pilotmaschine zur Superkritischen CO2-Extraktion TOPTION:

1Es kann bei nahezu normaler Temperatur extrahiert werden, ohne die biologischen Wirkstoffe zu zerstören.besonders geeignet für die Trennung und Extraktion hitzeempfindlicher und leicht oxidierbarer Stoffe.

2Der Extrakt enthält kein Restlösungsmittel, daher heißt er “100% natürlich”.

3Die Parameter des Extraktionsprozesses lassen sich leicht anpassen und steuern, und die Produkte haben einen hohen Ertrag.

4. Kleines Extraktionsverfahren, einfacher Prozess, hohe Effizienz und geringer Energieverbrauch.

5. CO₂ist billig und einfach zu bedienen, nicht toxisch und geschmacklos, erzeugt keine “drei Abfälle“, ist umweltfreundlich und umweltfreundlich.

6- Einfach zu bedienen und einzustellen.

7Wir können die gewünschte Komponente nach Druck und Temperatur extrahieren.

8- Niedrige Betriebstemperatur. Betrieb oft unter Raumtemperatur geschehen, die viel besser für Wärmeempfindliche Materialien ist.Es ist zu vermeiden, wenn Sauerstoff-Sauerstoffreaktion und wenn Lichtreaktion, kann das Produkt seinen natürlichen Geschmack behalten.

9Beenden Sie innerhalb eines Schrittes, CO.₂Sie werden nicht auf den Produkten verbleiben.

10. CO₂ist eine Art Gas, das nicht giftig, geschmacklos, entzündlich, billig und zyklisch verwendet werden kann.

11- Schnelle Entnahmeschnelligkeit.

Technische Parameter einer überkritischen CO2-Extraktionsmaschine

Ihre Vorteile von der superkritischen CO2-Extraktionsmaschine der Marke TOPTION für CBD

1Der Extraktor ist mit einer Schnellöffnung ausgestattet, der Schnellöffnungsmechanismus hat eine spezielle Konstruktion (die aus den USA eingeführte Technologie) und der Schaltkessel ist tragbar und schnell.

2Der Extraktor und der Separator bestehen aus integrierten Schmieden aus Edelstahl mit hoher Festigkeit und langer Lebensdauer.

3. Einzigartige Zylinderkonstruktion, die den effektiven Kontakt mit dem Material im Extraktor erhöht, überwindet das Phänomen des “By-passes” von CO₂, verbessert die Extraktionsleistung und den Ertrag und verkürzt die Extraktionszeit.

4Das Wärmeaustauschsystem ist mit einem elektrischen Heizgerät ausgestattet. Die Temperatur kann willkürlich eingestellt werden und die Heizung ist stabil und gleichmäßig.

5. Die Kühleinheit der Joint Venture-Technologie zu übernehmen, der Kühleffekt ist gut, das Aussehen ist schön.

6. Die Ausrüstung verfügt über eine zuverlässige Sicherheit: Zusätzlich zur ausreichenden Sicherheitsmarge verfügt die Druckvorrichtung, der Extraktor, der Separator, der Verdampfer sind mit einem Sicherheitsventil ausgestattet und CO₂Die Pumpenausladung hat einen Druckbegrenzungsschutz, die gesamten Einheiten werden beim Überdruck nicht mehr laufen.

7Die Bedienung des Steuerungssystems ist einfach: Extraktions- und Trenndruck, Heiz- und Kühltemperatur, CO2-Fluss können durch Verfahren bestimmt werden.

8.Computerzentralisierte Steuerung, 17 Zoll Farb-LCD-Touchscreen-Display und Steuerung, Hochgeschwindigkeit, Hochleistungs-Mikroprozessor, kooperieren mit der Firma selbst entwickelte Software kann Multi-Channel-Signale gleichzeitig von Test, Aufzeichnung, Anzeige, Alarm und Steuerung output realisieren,und verfügt über eine USB-Schnittstelle, kann U-Disk-Backup-Verlaufsdaten eingefügt werden oder Drucker anschließen, um Verlaufskurve und Daten zu drucken. (Diese Funktion ist optional).

9. Verwenden Sie den Frequenzumrichter, um den CO2-Fluss anzupassen, was für die Prozess- und Energieeinsparung bequem ist.
